Tuner Thread

[nice2hear]

Harald, bei Aiwa war das RC-R300 (hat ich aber nicht..) find nur ne BA aus UK in der Bucht.

Quelle: https://www.hifi-archiv.info/Aiwa/1981%2...-Minis.pdf
[gerade was gesehen in dem Katalog zu dem ST-R50 Tuner: im Bild nur AM u. FM Taste, im Text .. UKW , MW u. LW...]

Meine bei Wega auch was mit RC u. 300
Nein, war RA40 mit FB RU4, Quelle https://www.hifi-wiki.de/index.php/Wega_..._400_Omega. Am Seitenende.

Hab meins vor längerer Zeit verkauft, ich war jung und....

[nice2hear]

hat denn der Tuner/Recorder aus der 210er Wega Serie auch die Multi-Pin-Remote Schnittstelle??


sonst? 2 kleine Besonderheiten, über den Output Buchsen ein Muting/Auto Stop Level Regler nach außen geführt.
und ne 6V Buchse für das "optionale" Batterie-Pack mit 4 x (A)AA Batterien als Speicherpuffer für Langzeitaus.
also Langzeitsteckerraus um genau zu sein, solange er 230V bekommt wird der Speicher intern gepuffert.

Schauen wir mal rein

also leer ist der wirklich nicht.

Zoom

Frontend wie in den Minis normal, ICs von HITACHI und Toshiba, auch der dicke µControler auf der Bedienteilplatine. da auch 3 MSM40xx Chips von OKI..??

und das Coolste (für mich): nach fast 40 Jahren kein Diskriminatorabgleich notwendig, Frequenz passt 100%, Sendersuchlauf stoppt sauber.
und was hängt da oben rechts im Bild? Schwarz und rund?  ich hatte das Batteriepack nicht und habe dann... dazu morgen mehr.

[Gorm]

nach fast 40 Jahren kein Diskriminatorabgleich notwendig, Frequenz passt 100%

Langzeitstabile Kondensatoren und Kerne, wie es sein soll. Nachstellerei oder gar Abgleicherei im Alter bekämpft nur das Elend.

[nice2hear]

Wenn ich mir die Filterspulen dafür "unten links" ansehe, sind die optisch schon "besser" als das was ich sonst in xx Synthies der letzten Monate gezeigt habe.

wird auch die Kerne betreffen.
Sonst hat vielleicht auch einen kleinen Einfluss, dass der Tuner die letzten xx Jahre "kaum Betriebsstunden hatte...". Also meist aus war.
aber eher marginal.

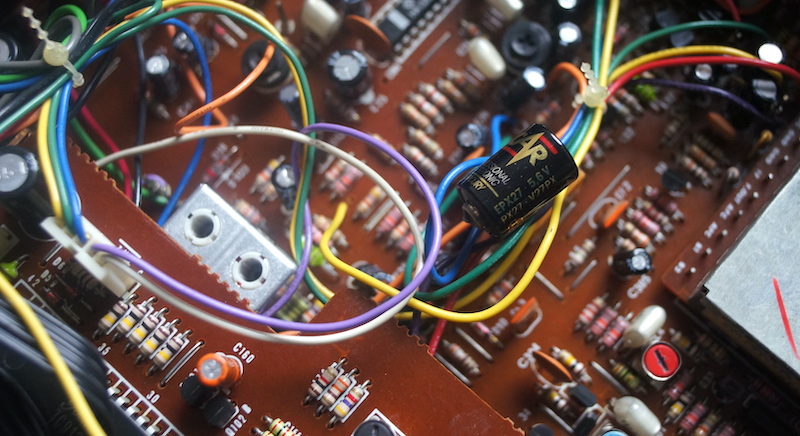

Und da hat sich bewusst (wollte kein extra Bild hochladen..) das "Schwarze Runde" von der hinteren rechten Tunerecke ins Bild gemogelt.
Nur fürs Bild auf dem Kabelstrang abgelegt.
Wie geschrieben verfügt der ST-R50E zum Speicherpuffern weder über einen 3V-Akku noch einen 5,5V GoldCap mit xxxmF.

Sondern ein als Sonderzubehör zu kaufendes 6V-Batteriekästchen mit 4 Batterien konnte über eine Buchse angeschlossen werden, um bei Stromausfall (oder Steckerziehen für den Urlaub) den Senderspeicher zu Puffern.
Und da in den 80ern die Stromausfälle öfters   und Urlaube länger  waren hab ich als Alternative eine "dicke" 5,6V EPX27 Batteriezelle (von UCAR Professional aus dem Photobereich)
fest verbaut.... war aber nach fast 45 Jahren auf 0,23V runter durch Selbstentladung
OK; fliegt raus, braucht man nicht mehr..... weil:
solange Stecker in Steckdose, auch wenn AIWA aus, Speicher gepuffert. Powerschalter hat extra Kontakte dafür, dass minimale Teile im Tuner mit DC versorgt werden.

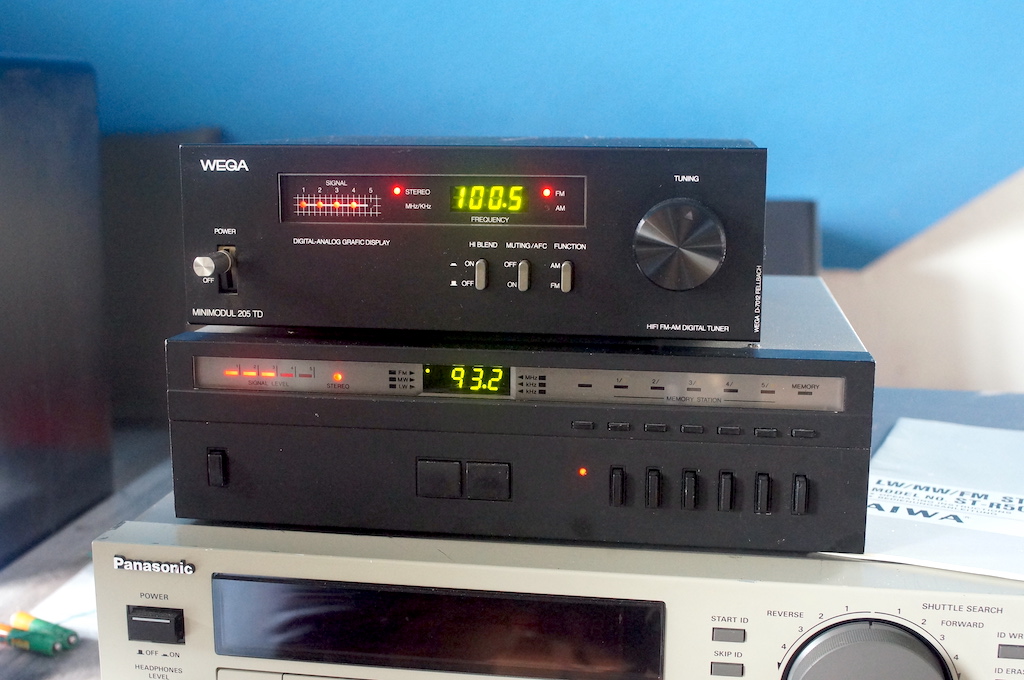

so, Deckel geputzt und drauf geschraubt, und hier ein Kollegenbild am Testplatz


da erkennt man schön, so Mini war die 50er Reihe von AIWA mit 25cm nicht. Der 205-TD hat nur 20,5cm. Bei AIWA heißt der ST-R30.. aus der 25er-Serie Und Rackwinkel waren dabei-
und? beide keine Skala sondern Digitalfrequenzanzeige, aber der AIWA ist ein richtiger Synthesizer mit PLL usw, der WEGA aber ein analoger mit 3Gang-DrehKo.. (siehe S.192)

Sonst?
wenn unser Kollege Volker noch da wäre, würde ich ihn mal fragen, was er als Lackierer fürn Tipp hat, den schwarzen Lack wieder von der Front abzukriegen..
auch wenn die Beschriftung kaum zu retten wäre.. aber eleganter sehe er in Silber schon aus.. siehe Bild vom RC-R300 oben.

[gst]

Zum Entfernen des scharzen Lackes ohne mechanische Bearbeitung fällt mir nur Aceton ein, und ich fürchte, das lässt auch von Schrift nicht viel übrig. Isopropanol wird den Lack nicht beeindrucken können, evtl Javelwasser austesten.
