Tapedeck Sanyo 5503,Aufnahme schlecht

[Fostex]

Hallo Freunde der alten Technik

Ich habe ein Problem mit einem alten Cassettendeck von Sanyo typ RD 5503.
Habe alle Riemen getauscht sowie alle beweglichen Teile gereinigt,neu gefettet und geölt.
Das Laufwerk läuft wieder Prima.
Nur bei Aufnahmen gibt es ein Problem.
Diese klingen sehr gut.
Aber der linke Kanal ist viel zu schwach auf der Cassette.
Drehe ich den Regler einfach für Links deutlich weiter hoch schafft man es schon die Pegel gleich stark zu bekommen.
Aber der linke ist dann sehr verzerrt.
Habe die Köpfe bereits mehrfach intensiv gereinigt.
Brachte aber bisher keine Veränderung.
Aufnahmen ohne Signal also nur Rauschen aufgenommen,zeigen dass es beim Löschen selbst kein Problem gibt.
Ist dann auch nur Rauschen auf dem Band.
Hebe auch verschiedene Bänder versucht.
Es bleibt beim gleichen Problem mit Links.
Kann jemand helfen?
Schaltblan,kleines Taschenoszilloskop und Multimeter mit Kapazitätsmessung sind vorhanden.
Hoffe auf HIlfe




Jürgen

[tape]

Hallo,

das Problem gab es aber nicht von Anfang an oder? Wenn ja, kann der Pegel komplett verstellt sein und man müsste das entsprechende Poti ("Rec Level L" oder ähnlich) auf der Platine einstellen.

Wenn es erst kürzlich aufgetreten ist, könnten sich auch Teile in Tonkopf-Nähe magnetisiert haben und in diesem Fall nur den linken Kanal betreffen. Das ist nur eine wage Vermutung. Aber dann müsste eine Entmagnetisierungsdrossel her.

Grüße
Tom

[lukas]

Als erstes würde ich den Aufnahme-Wiedergabe Umschalter reinigen, typisches Symptom eines schlechten Kontakts.

[Fostex]

Hallo Tom
Danke für den Tipp.
Ich hätte eine Entmagnetisierungskassette vin TDK.
Die könnte ich mal einlegen.
Auf diese Idee bin ich noch gar nicht gekommen.
Werde ich mal versuchen.
Das Gerät habe ich erst vor kurzem bekommen.
Habe es gekauft 15€ weil das mein erstes Tape war das ich mit 16j selbst gekauft habe.
Das weckt Erinnerungen und darum würde ich mich sehr drüber freuen wenn es wieder benutzbar wäre.

Das entsprechende Poti ("Rec Level L" oder ähnlich) auf der Platine habe ich schon versucht.
Verändert den Pegel nur minimal und dreht man noch mehr dann verzerrt und brummt die Aufnahme Links.
Kommt einem so vor als wenn das Eingangssignal irgendwo an Stärke verlieren würde.
Am Oszillator habe ich mal die Kondensatoren ausgelötet und gemessen.
Die sind aber alle ok.Da aber das Löschen funktioniert habe ich hier nicht weiter nach einem Defekt gesucht.
Am Löschkopf kommt auch ein Signal an.Waren glaube ich was um die 100KHz.Bin nicht mehr ganz sicher bei der Frequenz.
Könnte ich ja nochmals messen bei Bedarf.
Grüße Jürgen

---

Als erstes würde ich den Aufnahme-Wiedergabe Umschalter reinigen.
Diesen Schalter (oft über ein Gestänge betätigt) hat das Gerät nicht mehr.
Oder gibt es da eine andere Variante die ich nicht kenne?

[Fostex]

Hier 2 Bilder vom Gerät und der Platine.

[Michi71MM]

Ist der linke Kanal schon Vorderband leiser wie der rechte Kanal?

Wenn ja, würde ich einmal den Eingangs-Umschalter S1 reinigen.

PS: Den Rifa Knallfrosch am Hauptschalter solltest du auch noch tauschen.

[AS3000]

Den Bandlauf und Azimuth hast du schon mit entsprechenden Kassetten (Spiegelkassette, TestKassette von hpr) geprüft?
Ggf hat auch das Relais für die Play/Rec Umschaltung Kontaktprobleme

Gruß, Piet

[Fostex]

Ausser einer Testkassette für die Geschwindigkeit habe ich leider keine Weiteren.
Wo/wie finde ich dieses Relais?

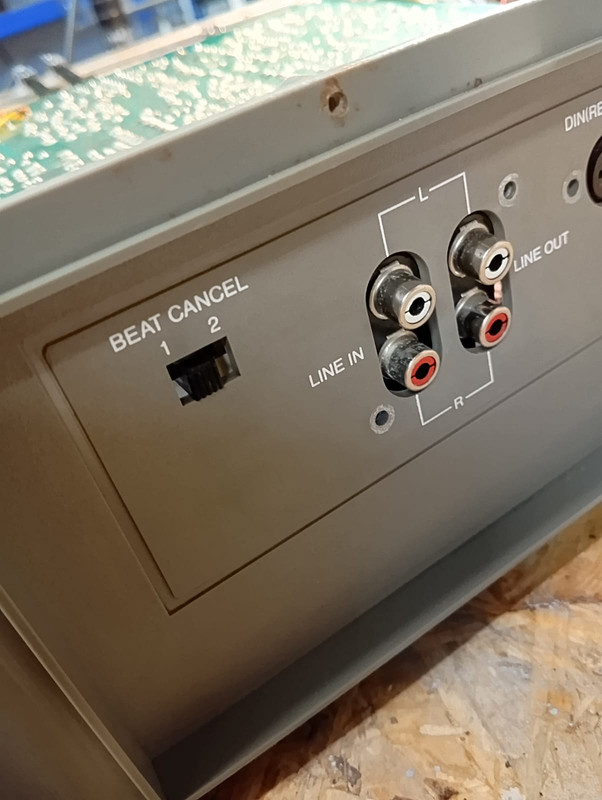

Habe an der Rückseite einen Schalter entdeckt.
Weiß wer worür der ist?

[radioharry]

Der verändert die Löschfrequenz um einen geringen Teil, falls es zu Pfeifgeräuschen kommt
