Empfangsleistung und Klang sind spitze. Lediglich der Suchlauf bleibt leider nur bei sehr starken Stationen stehen. Selbes gilt für die automatische Umschaltung auf Stereo.
Schwächere Sender, die aber absolut gut hörbar und nur mit minmalem Rauschen empfangbar sind, bleiben Mono und lassen sich nicht in Stereo empfangen.

Ich habe daher einen Widerstand mit 47K am TDA1578A gegen einen 22K getauscht, nun lassen sich schwächere Sender zumindest beim manuellen Tunen in Stereo empfangen.
Löblich fand ich den Kundenservice von ReVox Deutschland. Habe sie wegen dem Service Manual angeschrieben und ca. eine Stunde darauf bekam ich sämtliche Unterlagen als PDF im Anhang. Echt klasse.

Herzlich willkommen im OFF und danke für das erste Posting, und das im Tuner Thread und mit Bildern. Quasi alles richtig gemacht.
Das Fehlerbild passt bei anderen Synthesizern auch zur Discriminator-Fehlabstimmung...

Ist das im Manual beschrieben, ggf. auch mit 0,x V Messung an 2 Messpunkten? Konntest du das messen?

VG Peter

Hallo Peter und vielen Dank für die nette Begrüßung.
Meinen Namen hatte ich vergessen im Post: René, südlich von Frankfurt im Odenwald.

Ich bin zwar mit dem Lötkolben einigermaßen geschickt, leider fehlt mir sehr viel in Sachen Schaltplan lesen und auch die Messmittel sind begrenzt. Multimeter und das war es auch schon. Elektronische Bauteile sind mir aber überwiegend bekannt und ich kann sie in einer Schaltung und dem Schaltplan auch identifizieren.

Bisher habe ich nur den Demodulator laut Servicemanual auf 7 Volt DC abgeglichen und den Lokal Oszillator nach Vorgabe abgeglichen. Meine Lernkurve ist da noch recht unten, aber steigt täglich etwas an^^

73, René

[ted_am_see]

Auf dem Foto sieht man doch den TDA1576. Das sollte der FM/ZF-Verstärker und Diskriminator sein.
Auf Radiomuseum gibt es öffentlich einen Beispiel-Schaltungsausschnitt:




Also in dem Revox mal schauen, ob an Pin 14 sowas wie der Schleifer eines Trimmers hängt (Plan hast Du ja sagst du) und dann bei exakter Senderabstimmung mit dem Trimmer so einstellen, dass zwischen Pin 8 und 9 null volt DC liegen.

Das ist auch der Wert, der wahrscheinlich vom danebenliegenden TEA6100 an den Mikroprofessor weitergeleitet wird (der TEA ist für das interfacing zwischen Analogteil und i²c-bus zuständig)

Viel Erfolg!
Schönes Gerät!
Gruß
Harald

[Radiofreund]

Auf dem Foto sieht man doch den TDA1576. Das sollte der FM/ZF-Verstärker und Diskriminator sein.
Auf Radiomuseum gibt es öffentlich einen Beispiel-Schaltungsausschnitt:




Also in dem Revox mal schauen, ob an Pin 14 sowas wie der Schleifer eines Trimmers hängt (Plan hast Du ja sagst du) und dann bei exakter Senderabstimmung mit dem Trimmer so einstellen, dass zwischen Pin 8 und 9 null volt DC liegen.

Das ist auch der Wert, der wahrscheinlich vom danebenliegenden TEA6100 an den Mikroprofessor weitergeleitet wird (der TEA ist für das interfacing zwischen Analogteil und i²c-bus zuständig)

Viel Erfolg!
Schönes Gerät!
Gruß
Harald

Schönen guten Morgen Harald und vielen Dank für die Hilfestellung.

Das werde ich dann direkt angehen und natürlich berichten.

Grüße, René

[gst]

war der TDA 1576 nicht das europäischen Pendant zum CA3189?

[nice2hear]

Also in dem Revox mal schauen, ob an Pin 14 sowas wie der Schleifer eines Trimmers hängt (Plan hast Du ja sagst du) und dann bei exakter Senderabstimmung mit dem Trimmer so einstellen, dass zwischen Pin 8 und 9 null volt DC liegen.

Trimmer? Für mich ist hier L2 die Diskriminator-Spule für den 0V Abgleich.

[ted_am_see]

Also in dem Revox mal schauen, ob an Pin 14 sowas wie der Schleifer eines Trimmers hängt (Plan hast Du ja sagst du) und dann bei exakter Senderabstimmung mit dem Trimmer so einstellen, dass zwischen Pin 8 und 9 null volt DC liegen.

Trimmer? Für mich ist hier L2 die Diskriminator-Spule für den 0V Abgleich.

Yöp, right. Natürlich.
War spät in der nacht.....

[AeroLars]

Moin,

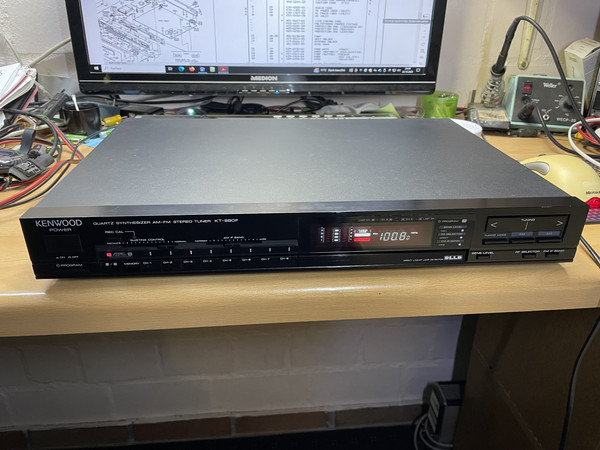

Mir ist ein „neuer“Tuner zugelaufen. Kenwood KT-980F. Wurde hier noch nicht gezeigt.

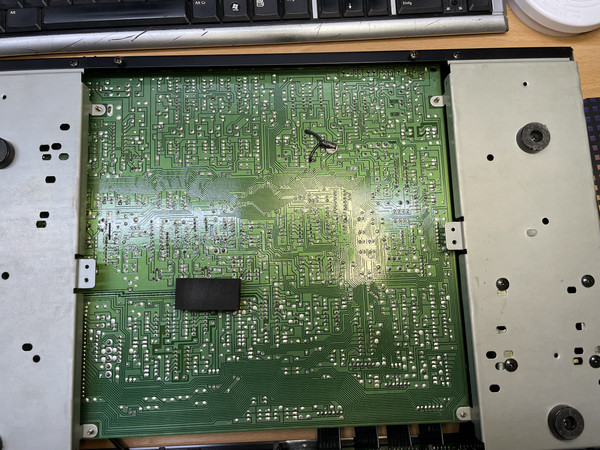

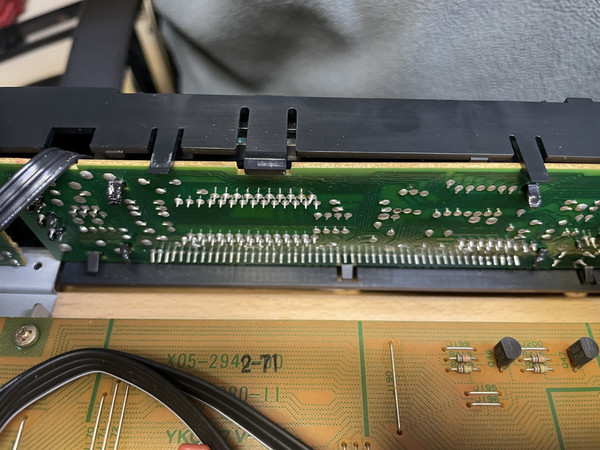

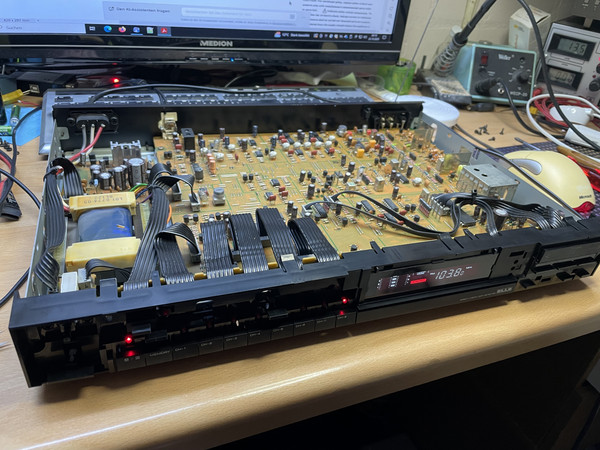

Anfangs hat das Display nicht geleuchtet. Daraufhin habe ich die ganze Front zerlegt, um dann beim Messen festzustellen, dass es dann manchmal leuchtet. Genauer hingeschaut und gesehen, dass einige Lötstellen offen waren.
Also nachgelötet und alles sauber gemacht.
X-Mal getestet und zusammengebaut und weiter getestet.

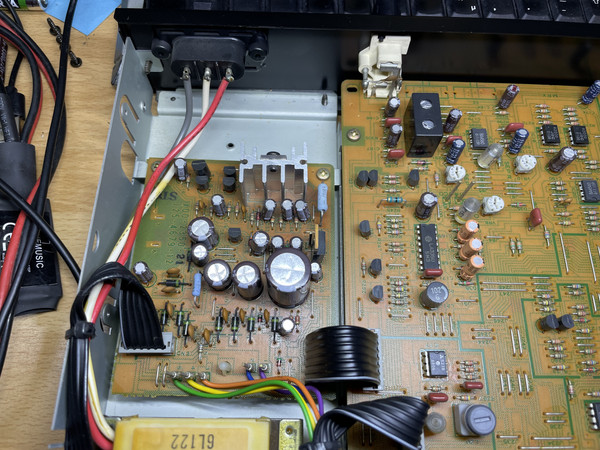

Nach dem Anschließen an die Testanlage, eingeschaltet und: tot. Na klasse. Wieder auf die Werkbank und wieder auseinander.  Diesmal kalte Lötstelle im Netzteil.
Jetzt läuft er.
Viele Grüße Lars

[Musikliebhaber72]

Moin,
Mir ist ein „neuer“Tuner zugelaufen. Kenwood KT-980F. Wurde hier noch nicht gezeigt.
Anfangs hat das Display nicht geleuchtet. Daraufhin habe ich die ganze Front zerlegt, um dann beim Messen festzustellen, dass es dann manchmal leuchtet. Genauer hingeschaut und gesehen, dass einige Lötstellen offen waren.
Also nachgelötet und alles sauber gemacht.
X-Mal getestet und zusammengebaut und weiter getestet.
Nach dem Anschließen an die Testanlage, eingeschaltet und: tot. Na klasse. Wieder auf die Werkbank und wieder auseinander.  Diesmal kalte Lötstelle im Netzteil.
Jetzt läuft er.
Viele Grüße Lars

Erstmal Glückwunsch zum Tuner

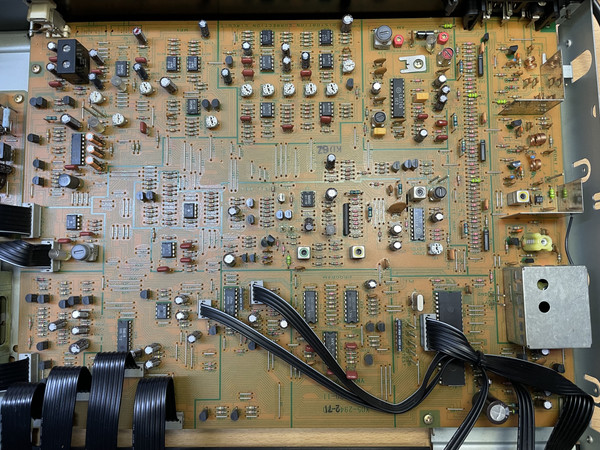

Das sieht aber ganz schön aufgeräut auf der Platine aus, auch die Abgrenzung der einzelnen Bereiche durch die Markierungen, sehr vorbildlich da hat sich ein Ing. richtig Gedanken beim Design gemacht...
da braucht man nicht viel Suchen und das Reparieren mach doppelt Spaß...
Gruß Jens

[nice2hear]

…..Das sieht aber ganz schön aufgeräut auf der Platine aus, auch die Abgrenzung der einzelnen Bereiche durch die Markierungen, sehr vorbildlich da hat sich ein Ing. richtig Gedanken beim Design gemacht...
da braucht man nicht viel Suchen und das Reparieren mach doppelt Spaß...
Gruß Jens

Das findet man bei vielen Kenwood Tunern, u.a. beim KT1100. Aber auch bei anderen. Hier im Thread auch zu finden.
