Suche Hilfe Kraus Minipack 50

[grautvOHRnix]

Moin,

da wird schon etwas draufstehen - mikroskopisch klein
und wahrscheinlich nur von unten zu lesen - dann
müßtest Du sie auslöten und mit der Lupe betrachten.

Hierbei muß sie heil bleiben, elektrisch und mechanisch!

Sieht das Dioden-Zeichen so aus wie auf dem Plan oben?
Ist die Bezeichnung auf der Platine "ZDxxx"?

(Ich halte irgendwie die 5V für zu niedrig..... "gefühlt".....)

[nice2hear]

die Zenerspannung wird auch gerade bei kleinen "Glas"ZDs in Form von C4V9 aufgedruckt, wäre nen 4,9V ZD.
Hat diese nen Metall- oder Glasgehäuse* (bei ZDs oft hellblau eingefärbt)?
*sehen davon ja ein paar (vermutlich) "normale" Glasdioden im Bild von Post #14 (Vorseite): D1, D2, D5, am oberen, D8, D9 am rechten Bildrand..

ab und zu werden Zenerdioden durch nen zusätzlichen Widerstand "etwas hochgepusht" um ne höhere (weiter stabile) Referenzspannung zu erzeugen..

Zitat: "Ist die Bezeichnung auf der Platine "ZDxxx"?"
hab ich eher selten beobachtet. meist wird auch bei ZDs nur Dxxx angegeben in Plänen u. Platinenbeschriftungen..

[nice2hear]

Nehmen wir an, dass die Stromversorgung grundsätzlich vorhanden ist und der Verstärkerteil mit Klangregelung über Aux, Tape u. ggf. Phono geht.
Also ein Bug im Tunerteil gefunden werden muss.
Orientieren wir uns mal an den 3 Tuner-ICs, ermittelt mit Reverse Engineering aus den Bildern :
Sanyo (L)A1231N = FM ZF Chip, Vcc Spannung an Pin 11, 9-14V*
A1231N Datasheet(PDF) - Sanyo Semicon Device

(Sanyo LA1240 = AM tuner IC, Vcc Spannung auch Pin 11 u. bei 12V*
LA1240 datasheet(2/5 Pages) SANYO | LA1240   für UKW ohne Bedeutung

NEC µPC1161C = Analog IC für FM inkl. PLL und MPX/Stereo Demodulator, Vcc an Pin 1, so 15V*
UPC1161C Datasheet(PDF) - NEC

Vcc/Betriebsspannungen messen und * die knapp 5V am SD-Regeltransistor (Emitter) reichen sicher nicht!

[grautvOHRnix]

Moin, prima, damit hast Du mein "Gefühl" wissenschaftlich bestätigt.

Kann auch sein, daß die geregelte Spannung von einem defekten
Halbleiter oder Elko 'runtergezogen wird, daher meine Frage nach
der Erwärmung oder Erhitzung des Transistors.

Es bleibt eine Fleißarbeit mit Leiterbahnverfolgung.

Ich möchte wissen, wie viele Leitungen vom "Hauptgerät" kommen,
um abzuschätzen, ob nicht doch mehrere Spannungen geliefert werden.

[Kelvis1580]

Männers ihr seid so fleißig und ich hab gar keine richtige Zeit... möchte mich nicht aufdrängen!!!aber will nicht einer das Gerät vor sich liegen haben...bezahlt wird natürlich auch!!!wenn es nicht zu teuer wird!...
Ihr könnt es euch ja überlegen....
Komme dieses Wochenende noch nicht zum basteln in den Keller... arbeiten!!!
Beste Grüße Elvis

[Kelvis1580]

[nice2hear]

tja, ich bin da mal offen: das Teil hat für mich leider zu viele Fragezeichen..
Wenn das Tuner/Vorverstärkerteil nicht abhängig von der Endstufe wäre UND es min. einen Schaltplan, besser nen SM (wg. Platinenlayout und so) gäbe,
würde ich nicht nein sagen.
Aber so ist es neben der angesprochenen Fleißarbeit auch von einigem Zufall abhängig, ob/wann der Fehler (oder schlimmer die Fehler) lokalisiert wird.

Frage zur Stromverbindung zw. den Geräten: ist das Rundkabel am defekten Tunerteil FEST verbaut, am Endstufenteil aber mit ner DIN-Steckverbindung angeschlossen?
]
Wieviel Kontakte sind im Stecker?? 3, 5, 7??

[Kelvis1580]

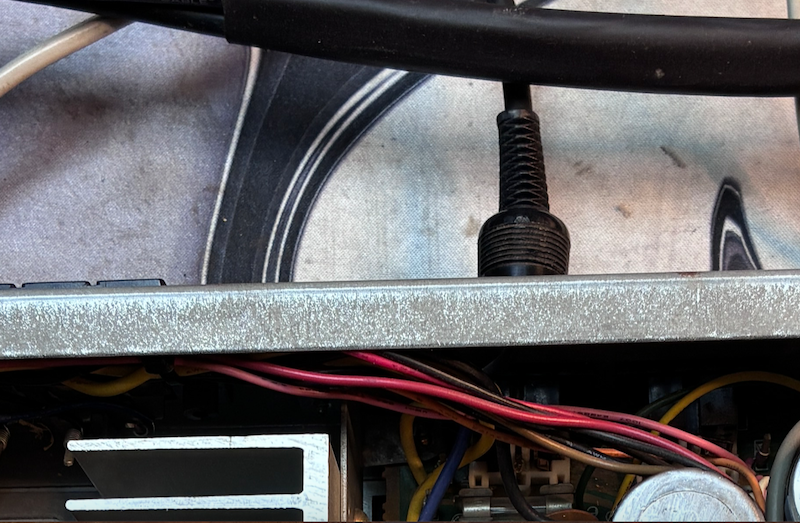

!!!7 Pins... Tuner Kabel ist fest und am Verstärker mit dem DIN Stecker oder wie der heißt!!!
Ps war ja nur eine Frage ... eventuell bekommen wir das zusammen hier hin bin nur leider dienstlich ziemlich beschäftigt!!!
Liebe Grüße und schönen Abend

[nice2hear]

ok, dann mess mal in deiner nächsten Session bitte an der Endstufe, welche Spannungen an den 7 Kontakten sind (bei abgezogenem Kabel)

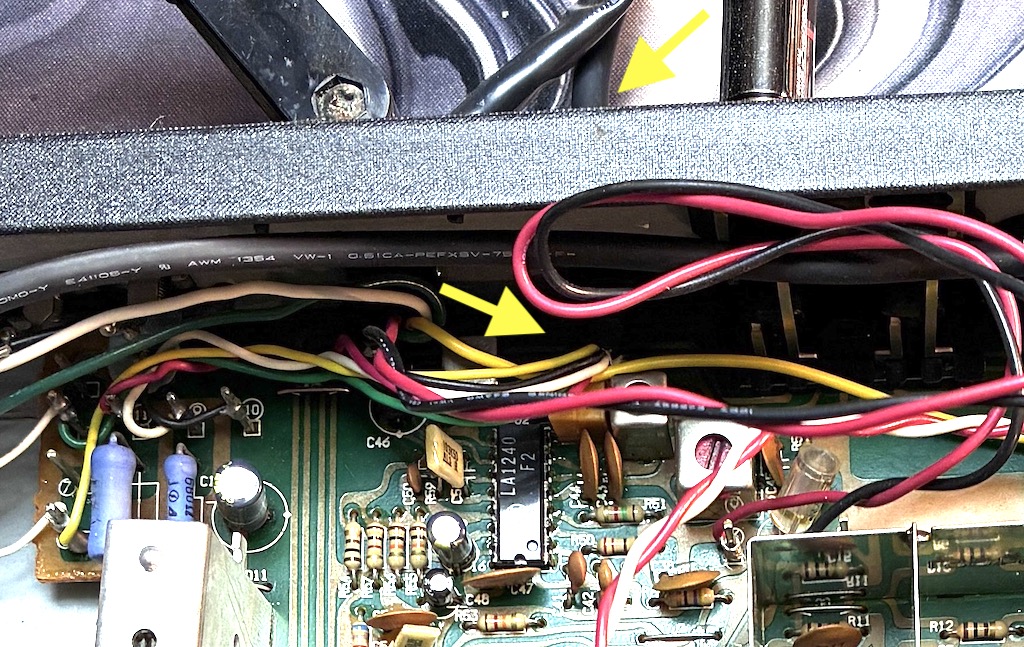

damit wir besser verstehen, ob mehrere Spannungen übertragen werden. (Edit: Nach den Bildern unter sage ich mal ganz sicher JA)

Gegen Masse messen, auf + u. -* achten! ..... *glaub nicht dass Minus-Spannungen genutzt werden.

[Kelvis1580]

Sorry ? mein Fehler...hat nur 6 Pins!!!
Entschuldigt bitte ?

[nice2hear]

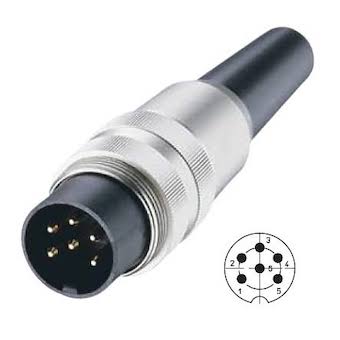

ach ja, es gab ja noch diese 6er PIN Verteilung mit größerem Pinabstand, was bei "Stromführenden Leitungen" Sinn macht [Kurzschlussgefahr geringer].


Audiosignale gehen aber [so wie ich es an den erkennbaren Leitungen vermute] nur über die Cinch-Verbindungen PRE-OUT u. INPUT am PA.

um zu sehen, wieviel von den 6 Kontaktpins wirklich genutzt werden, auch mal im Tunerteil gucken, wieviel Leitungen kommen dort "wirklich an".

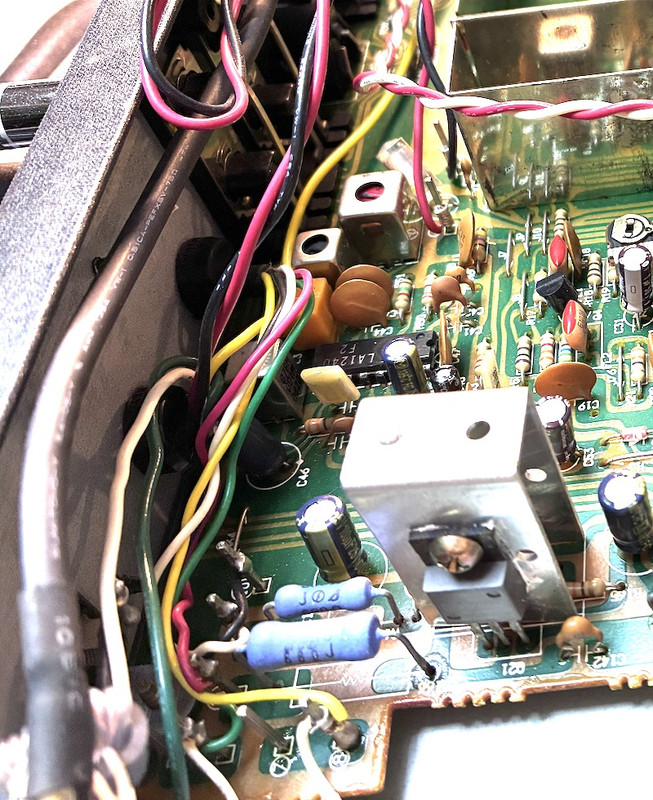

anderer Blickwinkel:


Gelb, Schwarz, Weiß, Rot,.. Grün. also 5? oder noch eins?

EDIT: und wo wir gerade im Tunerteil bei den "bunten" Kabeln sind, miss (mit eingestecktem Stecker in der PA) mal die Volts an den Kabellötpfosten in der PlatinenEcke:
#10 - Schwarz  , dürfte nach der Platinen"Optik" [breite grünbeschichtete Leiterbahn] zu 99% sicher Masse sein, also 0V.
# 9 - weiß
#11 - rot
#?? - Grün
#7 ist unbenutzt
# 8 - Gelb

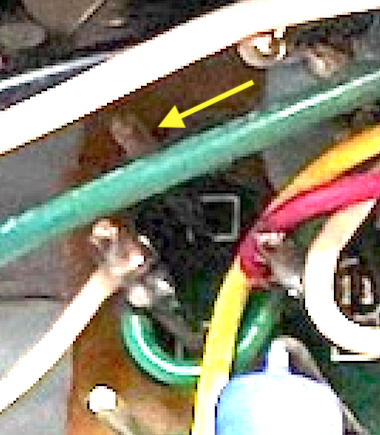

EDIT II: ZOOM,..  versteckt sich da ganz in der Ecke auf der Platine noch ein (unbenutzter?) Pfosten??

[grautvOHRnix]

Moin,

die Kabel hätte ich ja auch mal abzählen können, nach Photo.

Mein Ergebnis ist das Gleiche wie von nice2hear.

"Gelb" und "grün" führen so wie ich das sehe mit zwei weißen
weiter zur Front, für Skalenbeleuchtung oder Skalenzeigerbe-
leuchtung (?). Möglicherweise eine Wechselspannung.

Bleiben "weiß" (geht über 680 Ohm in die Schaltung) und "rot"
(geht über den dickeren 680 Ohm auf den Kollektor vom
Regeltransistor) als zwei mögliche verschiedene Spannungen.

[nice2hear]

"Gelb" und "grün" führen so wie ich das sehe mit zwei weißen weiter zur Front, für Skalenbeleuchtung oder Skalenzeigerbeleuchtung (?).
Möglicherweise eine Wechselspannung*.

Jetzt wo du es schreibst.. da ist was dran, die verdrillten weißen Leitungen sieht man ja gut auf 2 Bildern.
Kommen wir zur Frage, funzt die Skalen(zeiger)beleuchtung sogar?

* das beeinflusst möglicherweise eine Messung an der 6poligen Buchse.. Gg. Masse kann da vielleicht nix zu messen sein..
