Sony TC-K611S TapeDeck Totalschaden Reparaturversuch
#51
Hallo zum Samstag...
Ich gehe jetzt aufs ganze Smile ich bestellte 7 verschiedene OP Amp bei Aliexpress Wink3 Wenn Fake gibts Geld zurück ... vielleicht habe ich wenigstens bei einem Glück...das würde schon reichen!!!
NE5534 aus Thailand, OPA2210, OPA828, OPA1656, OPA1612, AD797sq im keramikgehäuse und 10xNE5534. Mal testen wie was rauscht...bis später


[Bild: capture-001-29032025-160730.jpg]


[Bild: capture-002-29032025-160734.jpg]


[Bild: capture-003-29032025-160736.jpg]


[Bild: capture-004-29032025-160743.jpg]
Zitieren
#52
Ich habe bei Conrad die OPA2227 und LT1115 bestellt.
Zitieren
#53
...sooo, die Aliexpress Lieferung ist fast vollzählig (bis auf die AD797) geliefert. Gleich ab ins Deck zum Probehören/sehen. Kaffee Dance3 oder Sad2  mal schauen...

Der Rauschteppich ist Normaltape, kein NR, keine Wiedergabe, kein Muting.

[Bild: NJM2068-LD-original.jpg]
Das ist die Referenz - ein originaler NJM2068 /uPC4570.


[Bild: opa1612.jpg]
OPA1612 - rauscht, eindeutig Fake


[Bild: opa1656.jpg]
OPA1656 jfet - nicht schlecht


[Bild: opa828.jpg]
OPA828 - fast wie der originale...von modern und rauscharm ist nix zu merken


[Bild: NE5534-2x.jpg]
2x NE5534 - auch wie original.

Die 10x NE5534 und die OPA2210 SOP8 tests kommen noch....

Edit 7.4.: heute kam das Conrad Päckchen mit LT1037 (nicht LT1115) und 2x OPA2227 in DIP und SOP Thumbsup

Um es kurz zu machen - es rauschen alle OP amps fast gleich +- 2dB.
Habe zum Vergleich den linken Kanal mit 20ohm am Tonkopf kurzgeschlossen...da gibt es unterschiede im Rauschbild... die Level anzeige unten li. in jedem Screenshot zeigt andere Werte (Fotos kommen) ist aber praxisfern, da keine Mucke auf dem Kanal zu Ohren kommt Floet

Wer Interesse hat - ich verkauf die OP amps (außer den Fake)...welche genau gebe ich bekannt.
Zitieren
#54
Hallo vom IC tester Wink3

Die AD797 kann ich nicht bewerten...habe 5stk. da, die rauschen alle wie hulle, da stimmt irgendwas im Deck nicht was dem Schaltkreis nicht passt. Muss ich prüfen...Widerstandswerte, Adapter?
Bester Kauf war das Schlachtedeck AIWA für 5€ Raucher , darin war 2x der IC NJM2068, der hat neben den NE5534 (Thailand original) die besten Rauscheigenschaften...ich habe mit Audiotester 3.0 das Rauschband bei verschiedenen Frequenzbereichen getestet...zB 100-500Hz, 500-3150Hz, 1000-10000Hz usw.

[Bild: capture-001-09042025-184127.jpg]

Dabei fiel mir auf das der nächstbeste OP amp OPA1656 ein tiefrequentes Rauschen erzeugt...
Opa828 ist nur 1Db schlechter.
Die ach so tollen OPA2227/2228 schneiden schlechter ab. OPA2210 wartet auf Adapter...
LT1037 ist einen Hauch schlechter als NE5534
Die 10x NE5534 funktionieren nicht Sad
Der OPA1612 ist Fake.
OPA2211 auch Fake.

Tests:

[Bild: ad797.jpg]
AD797 (blau) vs NE5534


[Bild: ad797-keramik.jpg]
AD797 Keramik mit Kurzschluss am Eingang vs NE5534


[Bild: ad797-2-kurzschluss.jpg]
AD797 mit Kurzschluss (blau) vs NE5534



[Bild: lt1037.jpg]

LT1037 (blau) vs NE5534, LT ist minimal schlechter



[Bild: lt1037-kurzschluss.jpg]
LT1037 mit kurzgeschlossenen Eingang (blau) vs NE5534


[Bild: opa2227.jpg]
OPA2227 von Conrad


[Bild: opa2227-kurzschluss.jpg]
OPA2227 mit kurzgeschlossenen Eingang (blau) vs normal


[Bild: opa2228-kurz.jpg]
OPA2228 mit kurzgeschlossenen Eingang (blau) vs normal


[Bild: opa828-kurz.jpg]
OPA828 mit kurzgeschlossenen Eingang (blau) vs normal


[Bild: opa1612-kurz.jpg]
OPA1612 mit kurzgeschlossenen Eingang (blau) vs normal


[Bild: ne5534-fake.jpg]
NE5534 10er Tüte - funktioniert nicht


[Bild: ne5534-kurz.jpg]
NE5534 mit kurzgeschlossenen Eingang (blau) vs normal


[Bild: njm2068-kurz.jpg]
NJM2068 mit kurzgeschlossenen Eingang (blau) vs normal

Hoffe keinen gelangweilt zu haben Tease
[-] 6 Mitglieder sagen Danke an Elektronik_bastler für diesen Beitrag:
  • AeroLars, Meier3, gst, eskbs, MiDeg, Sony-Freak-Kaarst
Zitieren
#55
Hi und guten Abend,
nachdem ich 3 Positionen bei Aliexpress erfolgreich reklamiert habe (10er Tüte NE5534, AD797 keramik, OPA1612) habe ich die letzte Position OPA2210 (gekauft bei einem Aliexpresshändler, der noch keinen solchen verkauft hatte...Glück gehabt) Sop-8 verwurstet, die habe ich in Dip-8 Adapter eingelötet - mit der Vorahnung das die Arbeit umsonst ist und der sowieso rauscht. Pustekuchen - Sony Deck an, PC an, Audiotester an -> gucken und staunen!!!!!!!!!!!!!!! Der geht und scheint original zu sein...ein superleises Rauschen dringt in Richtung meiner Ohren LOL Dance3 Warum habe ich bis zuletzt gewartet? Weil die Adapterplatinen jetzt erst in Briefkasten waren...


[Bild: OPA2210-3.jpg]
OPA2210


[Bild: upc4570-neu.jpg]
uPC4570

[Bild: IMG-20250419-155542.jpg]
selber gelötet - ist es ein originaler...? Frage an die Profis!
Fazit: es bleibt der 2210 drin. Thumbsup


[Bild: IMG-20250419-160108.jpg]
Kondensatormod, statt 47uF -> 2200 bzw. 1000uF


[Bild: IMG-20250419-160211.jpg]
Dies ist der rausgeflexte Aufnahmeverstärker aus einem AIWA ad-F550 Deck, OP amp ist schon umgelötet von NJM4558 auf NJM2068, man sieht die 2x3 Transistoren für EQ Entzerrung IEC I,  II, IV, den 4066 für Rec. mute und noch eine IEC I Entzerrung...freue mich auf Test.

[Bild: REC-EQ-njm2068.jpg]

Grüße Raucher
Zitieren
#56
Hallo und guten Abend...
ich habe nochmal den kleinen Sop8 OPA2227 (Conrad) vs. dem Sop8 OPA2210 (Aliexpress) getestet... weil ich´s wissen wollte - den Meßbereich im Audiotester auf 500-5000Hz eingestellt und siehe da -> der OPA2210 ist 1-1,5dB besser Thumbsup In einem anderen Forum, es geht um AIWA, sind sich am Ende fast alle einig das der 2210 der beste Kompromiss ist um ihn als PB amp zu betreiben. Die haben auch fast alle gängigen OP amps getestet.


Sooo: ich verkaufe meine übriggebliebenen IC
- OPA2228 ----7€
- OPA2227 Dip8----8€
- OPA2227 Sop8 mit Dip8 Adapter----6€
- uPC4570 von 1993 ----10€
- NE5534 2x mit 2zu1 Adapter-----9€
- OPA1656 Sop8 mit Dip8 Adapter-----5€
- LT1037----5€
- OPA828 dual mit Dip8 Adapter-----6€
oder macht mir ein Angebot...
alles in ESD Tüten
- die Fake schaltkreise verschenke ich gegen Porto von 2,50€ - 10x NE5534 in echt 4558, 3x AD797, OPA2211, OPA1612



[Bild: op-sortiment.jpg]

[Bild: LT1037-OPA2227.jpg]


[Bild: OPA2228-upc4570-njm2068.jpg]


[Bild: op-amps.jpg]
den mit orangenen Pfeil nicht

[Bild: NE5534.jpg]
Zitieren
#57
Hi...

ich bin endlich! dazugekommen die 10 Drähte an den Rec. Amp zu löten und diesen in das Deck zu fuddeln und ein wenig hoffen das elektrisch alles passt Denker

-
-
-
juhu, es funktioniert... Test mit Normal- und Chromkassette, der Klang ist Bombe ... der sich auch im PC widerspiegelt. Nun muss ich das Teil ordentlich integrieren Pleasantry


[Bild: IMG-20250504-130015.jpg]

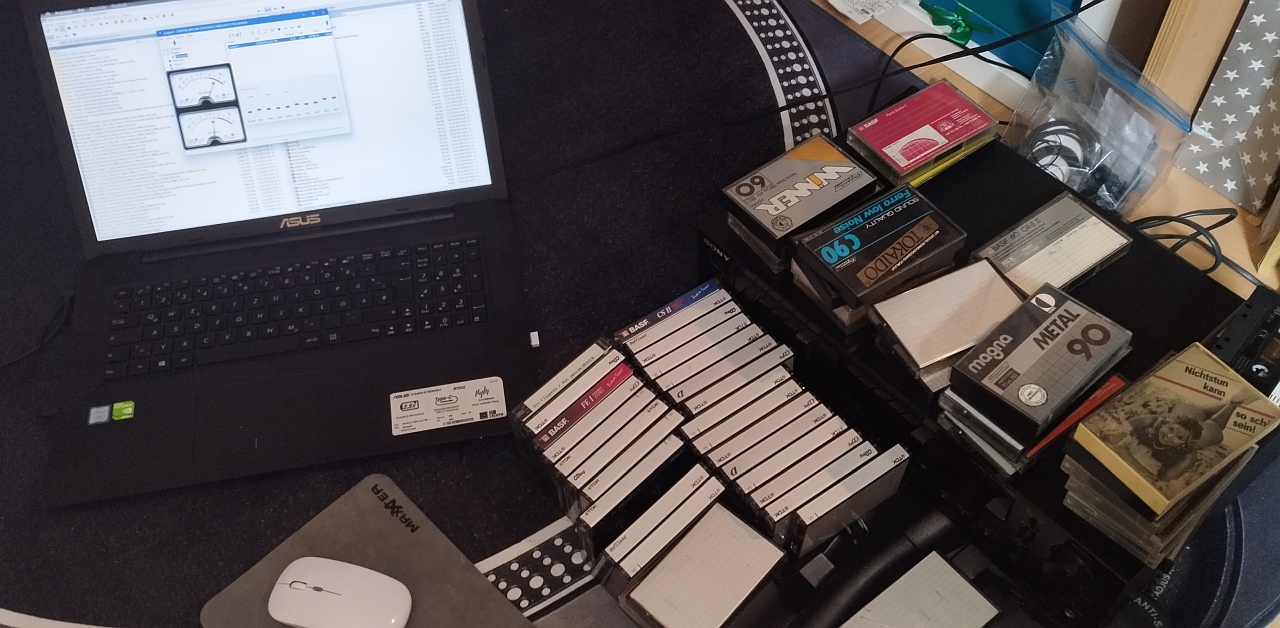

Audioquelle
[Bild: IMG-20250504-130036.jpg]


[Bild: IMG-20250504-130022.jpg]

Die Op Amp IC sind inzwischen an den Mann gebracht, leider kann man hier nicht löschen....

Noch ein Wort zum HX-pro Mod: ich habe Schaltpläne von Onkyo Decks studiert...die haben am "Senseeingang" Pin3,16 vom uPC1297 statt 150k-560p RC-glied einen 100k-470p bzw 100k-390p. Das bedeutet ... es kommen mehr Höhenanteile zum Eingang, also wird die Vormagnetisierung mehr zurückgenommen. Ich habe die 560p rausgehauen...dafür 330p eingelötet. Funzt Thumbsup
Zitieren
#58
Guten Abend...

Dolby HX Pro: Schaltplanänderung ist nachgereicht Wink3 Sony ->

[Bild: capture-001-04052025-165945.jpg]

Onkyo TA2600 ->

[Bild: capture-001-05052025-204903.jpg]

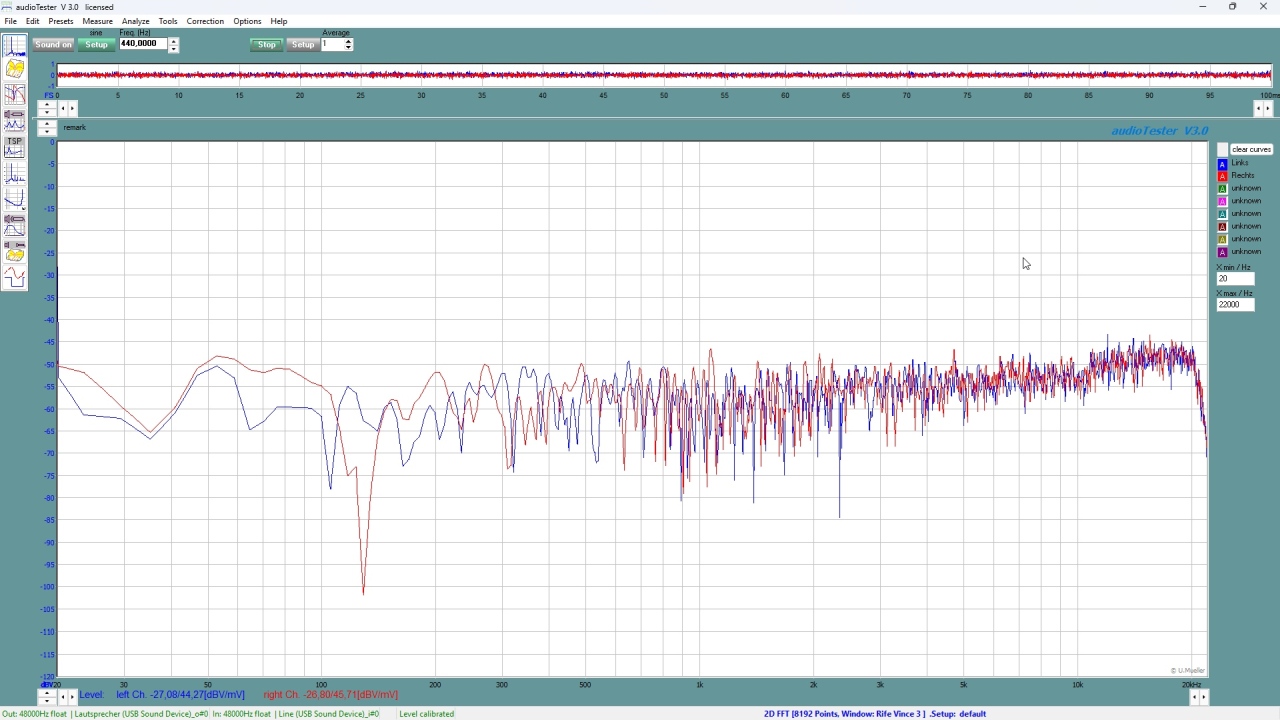

Heute einen Test mit Metaltape durchgeführt...Mucke die bis 20kHz reicht... anschließend weißes Rauschen aufgezeichnet -> seht selbst. Es ist kein hörbarer Unterschied zw. Monitor <-> Tape!!! Lediglich zu sehen ist, das ab 11,12kHz ein paar DEE-BEE-CHEN mehr auf Band sind. Ohne NR, Biassteller Mitte aufgenommen - logo Tongue

[Bild: capture-001-05052025-201149.jpg]
Zitieren
#59
Hi und guten Abend....
erstmal - ich bin bissl begeistert wie die Sache jetzt läuft...kaum Rauschen, ein wahnsinns Klang/Frequenzgang...eines ist jedoch ärgerlich, das die Dolbyschaltkreise eine 3. Harmonische raushauen...zum Glück nur auf den "Line Out"...bei der Aufnahme gibts bei einem Sinuston z.B. 8kHz eine 2. Harmonische bei 16kHz die natürlich aufs Band geht Flenne

Ich habe die Billianz bei Metaltape erhöhen müssen, da war klanglich ein kleiner Einbruch....orange (10K) ->

[Bild: REC-EQ-njm2068.jpg]

Bei Chromdioxid ist alles bestens, und bei Normaltape fehlten dem rechten Kanal die Höhen  Sad2  ...gesucht und gefunden - die Verbindung Q201 Kollektor zum R219 fehlt...ob kalte Lötstelle oder durch meine Lötarbeiten kann ich nicht sagen, jedenfalls gefixt. Test mit BASF FE1 bringt einen Frequenzgang bis 19kHz bei weißem Rauschen wie auch Mucke!!!
Beispiel eine "opus" Datei wo sehr schön das Schlagzeug in einem Kanal dominiert. Der Screenshot ist die Hinterbandkontrolle.


[Bild: capture-008-13052025-215858.jpg]
Grüße euer Bastler Cool
[-] 1 Mitglied sagt Danke an Elektronik_bastler für diesen Beitrag:
  • AeroLars
